Lösung |
Einleitungen und Entnahmen sind anthropogene, Bilanz beeinflussende Maßnahmen in einem Flussgebiet. Derartige Einflüsse sollten, sofern sie quantifizierbar sind, im Rahmen einer hydrologischen Gebietsmodellierung berücksichtigt werden. Da Einleitungen und Entnahmen i.d.R. durch anthropogene Eingriffe verursacht sind, werden diese unter dem Übergriff "Bewirtschaftung" über die Datei BW_DATA.STE direkt im ArcEGMO Verzeichnis organisiert. Die Steuerungsdatei Datei BW_DATA.ste verweist auf die eigentlichen Datendateien (z.B. bw_file.sdf und bw_file.tab für die Verwaltungsdatei).
Für die Berechnung einer Bewirtschaftung müssen Sie zunächst in der bw_data.ste die bw_file_describe und die bw_data_describe aktivieren, indem Sie die * entfernen: BW_DATA.ste.
In dieser Datei finden sie den Verweis auf die bw_file.sdf und die bw_data.sdf. Die nächste Graphik zeigt die bw_file.sdf: bw_file.sdf.
Die Zieldatenart ist die Datenart, auf die die eingelesenen Werte im Programm gebunden werden soll. Im Falle dieser Übung wäre es die Einleitung ins bzw. Entnahme aus dem Oberflächengewässer, daher die Bezeichnung Qex. Durch die Dateiform E erfolgt die Zuordnung auf alle internen ID's (zu der Festlegung der ID's genaueres später). Die Struktur der bw_file.sdf findet sich in der bw_file.tab wieder.
In der bw_data.sdf ist die Strukturdefinition für die Datendateien festgelegt. Im Falle der Übung erfolgt die Berechnung nach Terminen (siehe Datentabellen): bw_data.sdf.
Für die Berechnung der Bewirtschaftung erstellen Sie im Texteditor eine Datei mit dem Namen Einleitung.qex und schreiben Sie die ID des von Ihnen gewählten Fließgewässerabschnittes für die Einleitung (z.B. 84) sowie die Einleitungsmenge (z.B. 0.5) hinein: Einleitung.qex. Für die Entnahme erstellen Sie ebenfalls eine Datei, z.B. mit dem Namen Entnahme.qex. Schreiben Sie ebenfalls die ID des Fließgewässerabschnittes der Entnahmestelle (z.B. 57) hinein sowie die Entnahmemenge (z.B. -0.5; denken Sie bei der Entnahme an das negative Vorzeichen).
Speichern Sie die beiden erstellten .qex-Dateien unter: D:\NA-Modell_ArcEGMO\Zeit.dat\bw_data. Ändern Sie für die Rechnung in der arc_egmo.ste den Namen der Berechnungsvariante und speichern Sie diese Datei. Führen Sie die Rechnung wie gehabt durch. Vergleichen Sie den Gesamtabfluss der 3 Pegel des Bewirtschaftungsszenarios mit dem des Basisszenarios. Zur Auswertung nutzen Sie den räumlichen Überblick Übersicht Bewirtschaftung.
Denken Sie daran die Bewirtschaftung für die folgenden Rechnungen in der bw_data.ste wieder auszukommentieren.
| Bewirtschaftungsart | Eingabeort | Eingabemenge [m3/s] |
| Einleitung | FGW 84 | 0,5 |
| Entnahme | FGW 57 | ‑0,5 |

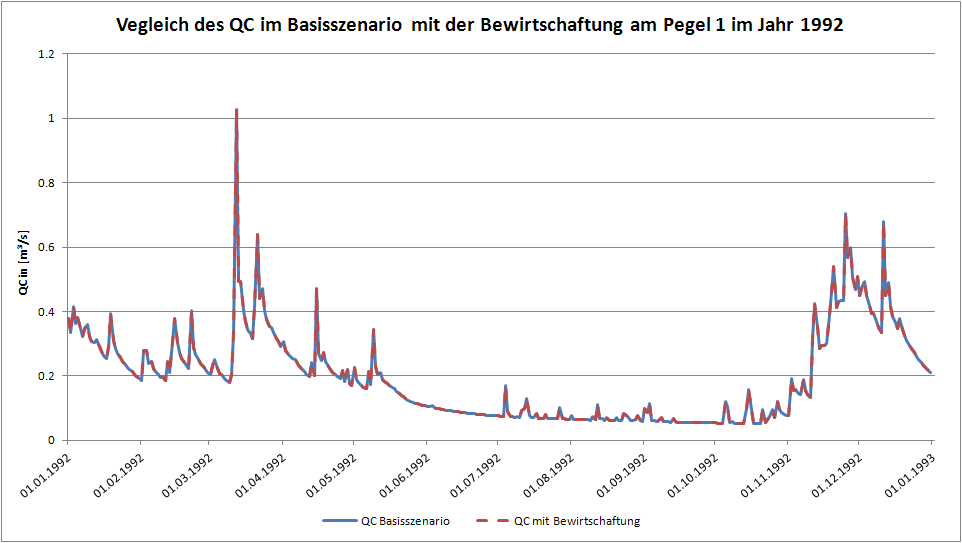

Abbildung 9‑1: Vergleich der Ganglinien am Pegel 1

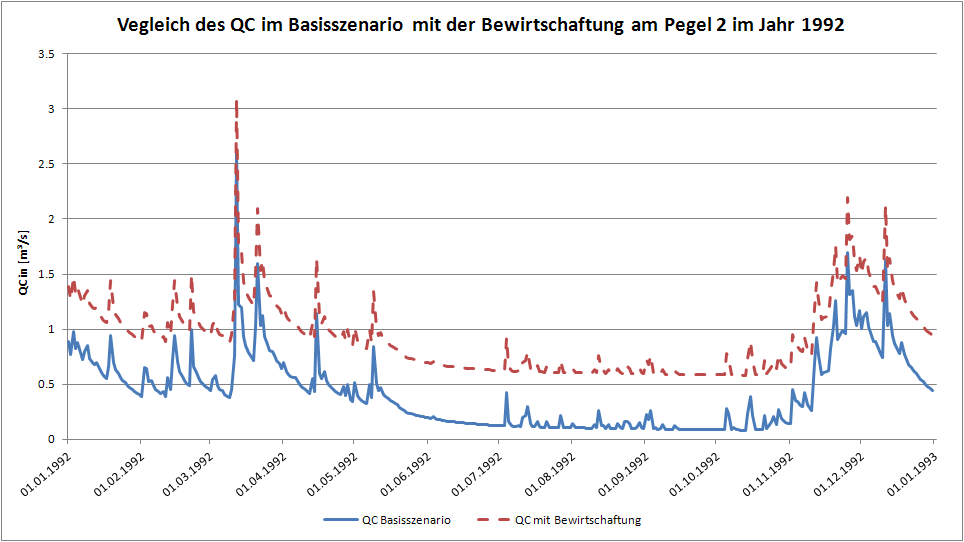

Abbildung 9‑2: Vergleich der Ganglinien am Pegel 2

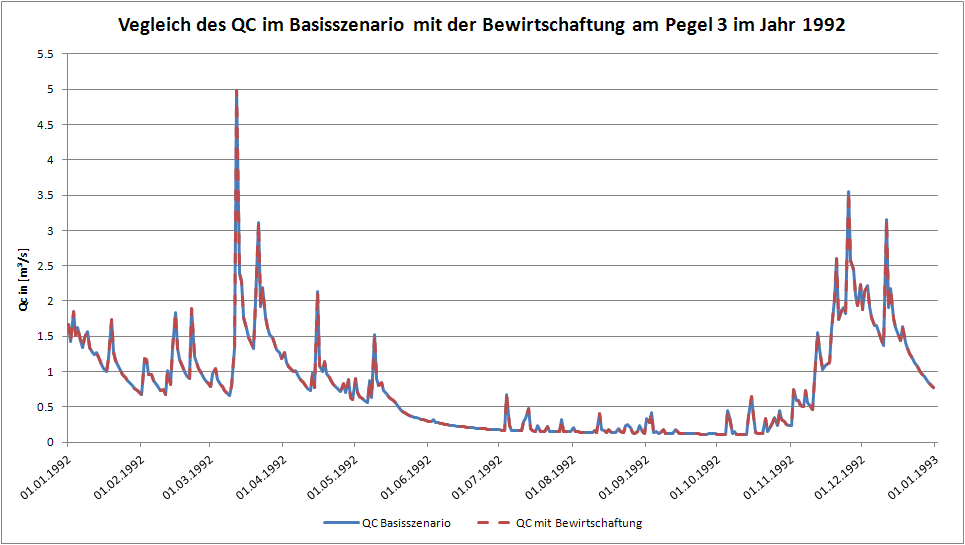

Abbildung 9‑3: Vergleich der Ganglinien am Pegel 3
Beobachtung:
Erklärung:
